زاگرس استودیونرم‌افزار یکپارچه حفاری، زمین‌شناسی و داده بالادستی

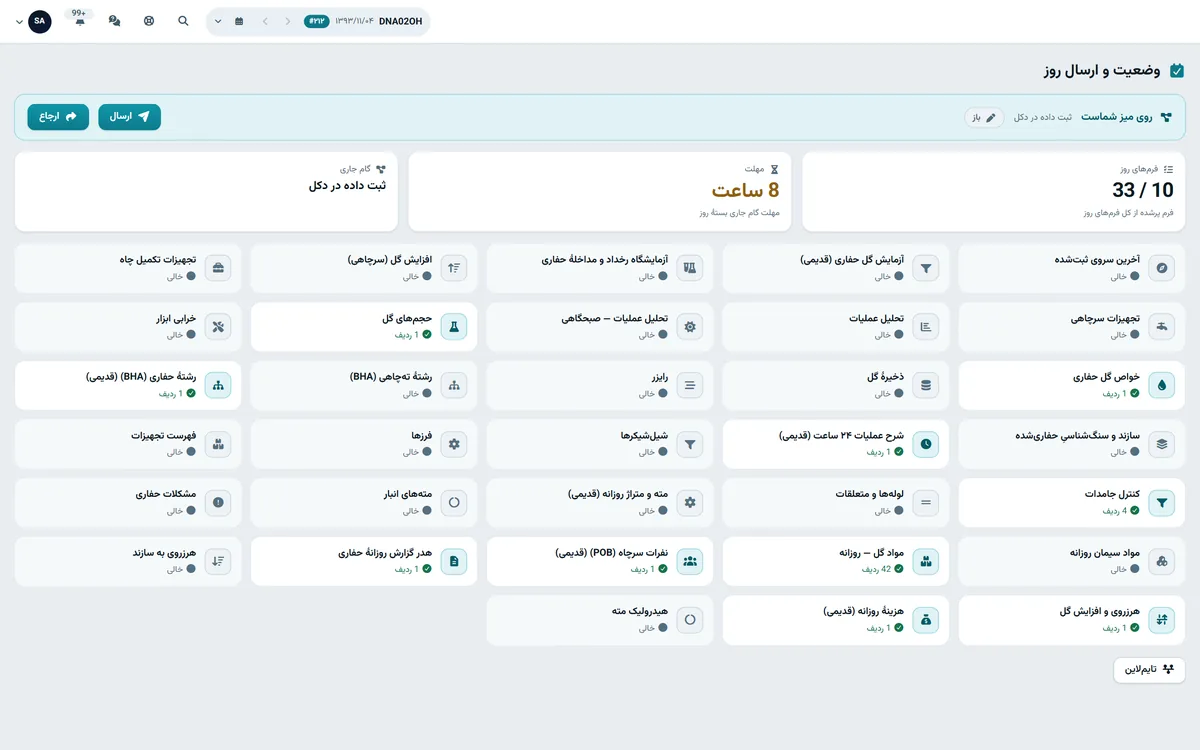

هر روز چاه در زاگرس یک پرونده است. کاربر میدان، چاه، حلقه و روز را انتخاب می‌کند و هدر گزارش را می‌نویسد. مقدارهای تکرارشونده از گزارش قبل می‌آیند، پس کسی نام دکل و اندازه چاه را هر روز تایپ نمی‌کند.

فرم‌های پیوسته مشکلات چاه، نقشه‌برداری، کارکنان، آب‌وهوا و تمرین BOP را می‌گیرند. گزارش از سرچاه به سرپرست و بعد به دفتر می‌رود. روزی که تأیید شده یا روز بعدش ثبت شده، قفل می‌شود تا عدد رسمی بعداً عوض نشود.

پیمانکار دکل نگاه دیگری به روز دارد. برای او هر دکل در هر روز یک گزارش دارد، حتی روزی که دکل در حال جابه‌جایی است. ردیف‌های زمان با کد IADC ثبت می‌شوند و جمعشان باید دقیقاً ۲۴ ساعت شود.

نرخ روزانه از تفکیک زمان پر می‌شود و همین گزارش مبنای صورت‌وضعیت است. امضا از سرپرست دکل تا نماینده کارفرما پیش می‌رود، و پنج خروجی چاپی آماده است: تور شیت، تاریخچه دکل، گزارش نهایی، تطبیق با گزارش روزانه حفاری و صورت‌حساب.

مهندس گل آزمایش‌ها را در میز کار گل ثبت می‌کند و هیدرولیک روزانه از همین داده‌ها به دست می‌آید. فرم گزارش دکل برای گل ۶۰ فیلد دارد، چون هر خاصیتی که در تصمیم حفاری اثر دارد باید جایی برای ثبت داشته باشد.

مته با کد IADC، TFA، نازل و وضعیت فرسایش ثبت می‌شود. رشته ته‌چاهی ابزار به ابزار و از مته به بالا ساخته می‌شود و طول تجمعی و ساعت کارکرد را خودش نگه می‌دارد. این داده‌ها بعداً در تراک‌های لاگ و تحلیل مته به کار می‌آیند.

هزینه چاه در زاگرس کنار عملیات نوشته می‌شود، نه ماه بعد در اکسل حسابداری. بودجه، هزینه روزانه و تجمعی وارد می‌شوند و زیر سرفصل‌های اصلی به اقلام خرد تقسیم می‌شوند.

ستون‌های ریال، دلار و یورو جدا هستند و برای اقلام، ارزهای دیگر هم جا دارد. AFE با گردش کار از پیش آماده به تأیید می‌رسد و فاکتور، پرداخت و بودجه در فرم‌های مالی دنبال می‌شوند.

برای چاه جدید عمق هدف را وارد می‌کنید و اگر بخواهید یک چاه همسایه را مبنا می‌گیرید. سامانه با آمار روشن روی چاه‌های خود شرکت، سه عدد P10، P50 و P90 برای روزهای دکل می‌دهد و روزها را به تفکیک سازند نشان می‌دهد.

روش سنجش پنهان نیست. هر چاه یک بار کنار گذاشته و از بقیه پیش‌بینی شده است؛ خطای معمول حدود ۴۰ درصد بوده و بازه ۸۰ درصد در ۱۱ چاه از ۱۳ چاه درست درآمده. ریسک هرزروی هم نسبت چاه‌هایی است که در آن سازند گل از دست داده‌اند. مته فقط با دست‌کم ۵ ران از ۳ چاه پیشنهاد می‌شود و اگر داده کم باشد، سامانه همین را می‌گوید.

الگوی لاگ، چاه، بازه عمق و پارامترها را انتخاب می‌کنید و نمودار در مرورگر رسم می‌شود. ۱۶ الگوی آماده شامل لاگ گرافیکی، زیست‌چینه‌نگاری، ژئوشیمی، تکمیل چاه، تطابق و نمودار گستره است.

تراک‌هایی مثل سنگ‌شناسی، شرح کنده، سرسازندها، جداری، نمود و تخلخل از داده خود چاه پر می‌شوند و منحنی‌هایی مانند DT، NPHI، RHOB و RT کنار داده گل مثل MW و WOB قرار می‌گیرند. طراح، تراک‌ها را در میز طراحی تغییر می‌دهد و تعریف‌ها نسخه‌بندی می‌شوند. زمان ترسیم کل چاه از ۱۱۱٫۷ ثانیه به حدود ۳ ثانیه رسیده است.

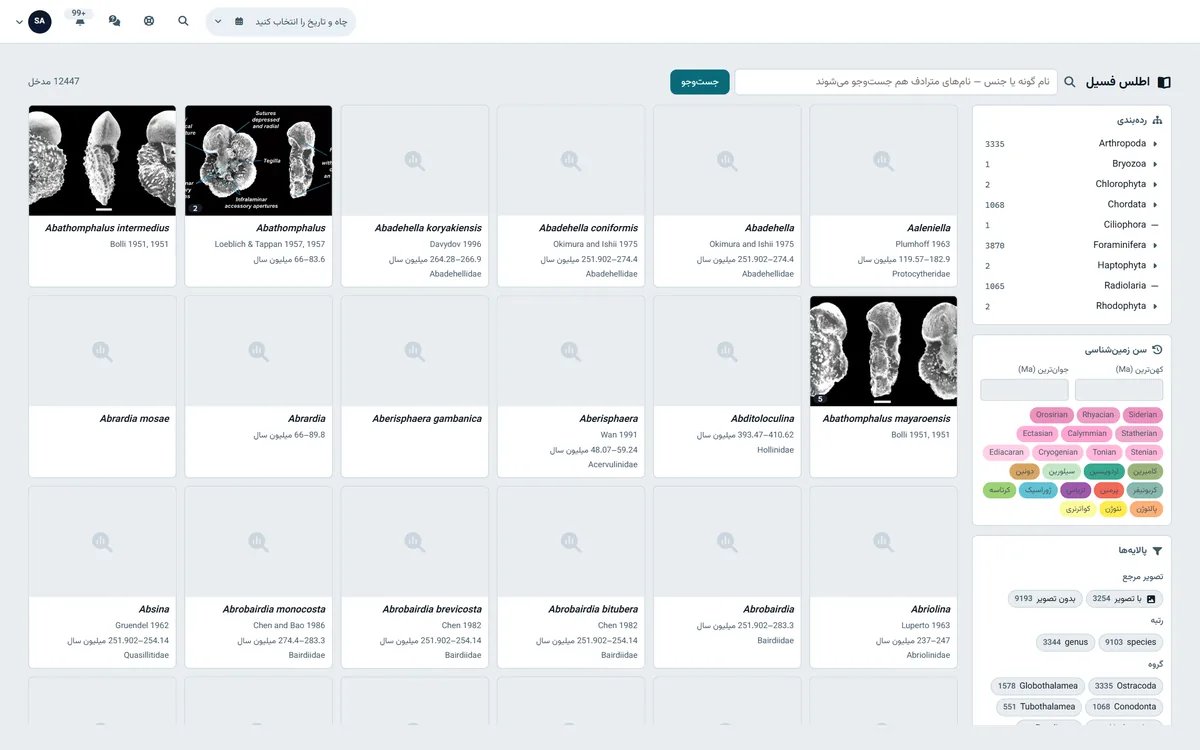

زمین‌شناس نمونه را می‌سازد، تصویر را بارگذاری می‌کند و با یک کلیک ناحیه فسیل جدا می‌شود. سامانه آن را با نمونه‌های مرجع مقایسه می‌کند و فهرستی از نام‌های نزدیک پیشنهاد می‌دهد.

تصمیم با کارشناس است. اگر سامانه مطمئن نباشد نامی نشان نمی‌دهد و نمونه را برای بازبینی می‌گذارد. بازبینی دسته‌ای با چند کلید انجام می‌شود، و نتیجه به اطلس و نمودار گستره زیستی چاه می‌رود.

فرم را طراحی می‌کنید، فیلدها و قاعده‌ها را می‌چینید و منتشر می‌کنید. فرم همان لحظه در منو می‌نشیند و کاربران داده وارد می‌کنند. چیدمان مرحله‌ای، زبانه‌ای و ماتریسی آماده است.

چسباندن گروهی از اکسل، اسکن بارکد و QR، فهرست‌های وابسته و نمایش شرطی فیلدها در خود فرم‌ساز هستند. تغییر وضعیت رکورد روی سرور کنترل می‌شود. فهرست‌ها به‌صورت جدول، بورد و تقویم دیده می‌شوند.

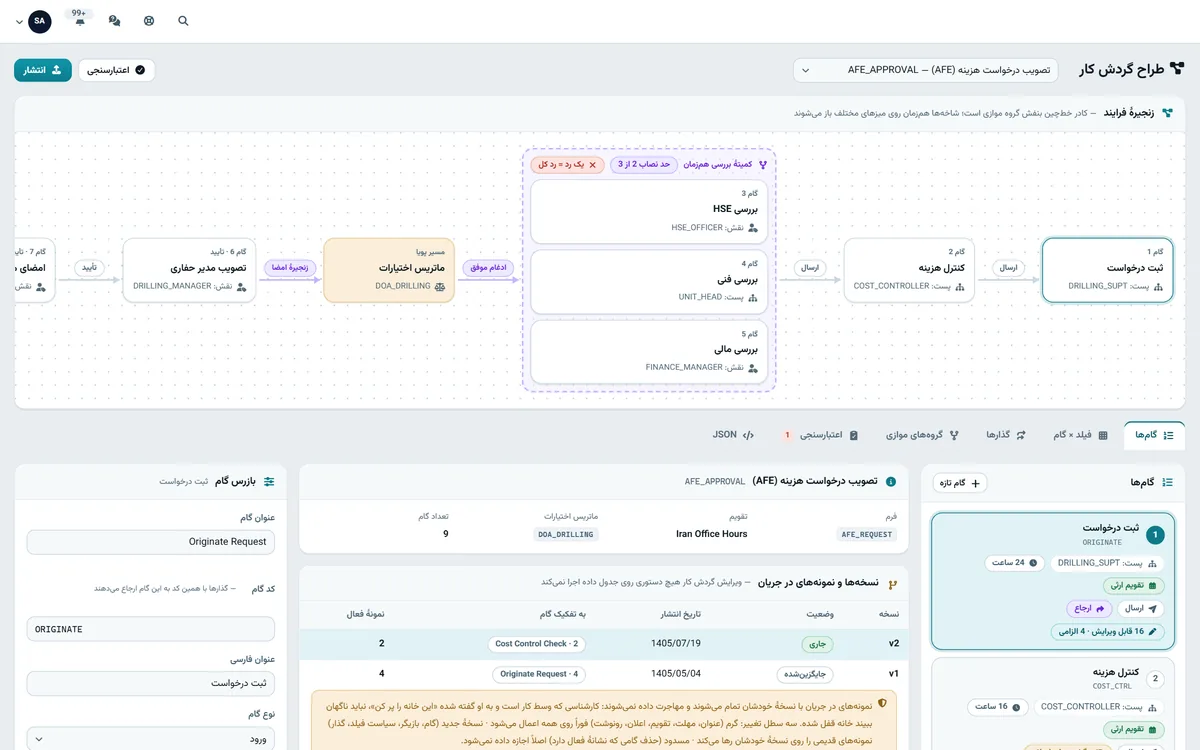

گام‌ها و مسیرها را مدل می‌کنید، گردش کار را به فرم وصل و منتشر می‌کنید. از آن به بعد هر کس کارش را در کارتابل می‌بیند و روند رکورد روی خط زمان ثبت می‌شود.

گام موازی سه حالت دارد: همه، حد نصاب یا هر کدام. ماتریس اختیارات و تفویض برای جایی است که امضا به مبلغ یا نوع کار بستگی دارد. تقویم کاری با تعطیلات ایران مهلت‌ها را می‌سنجد و شش گردش کار آماده هم همراه سامانه است.

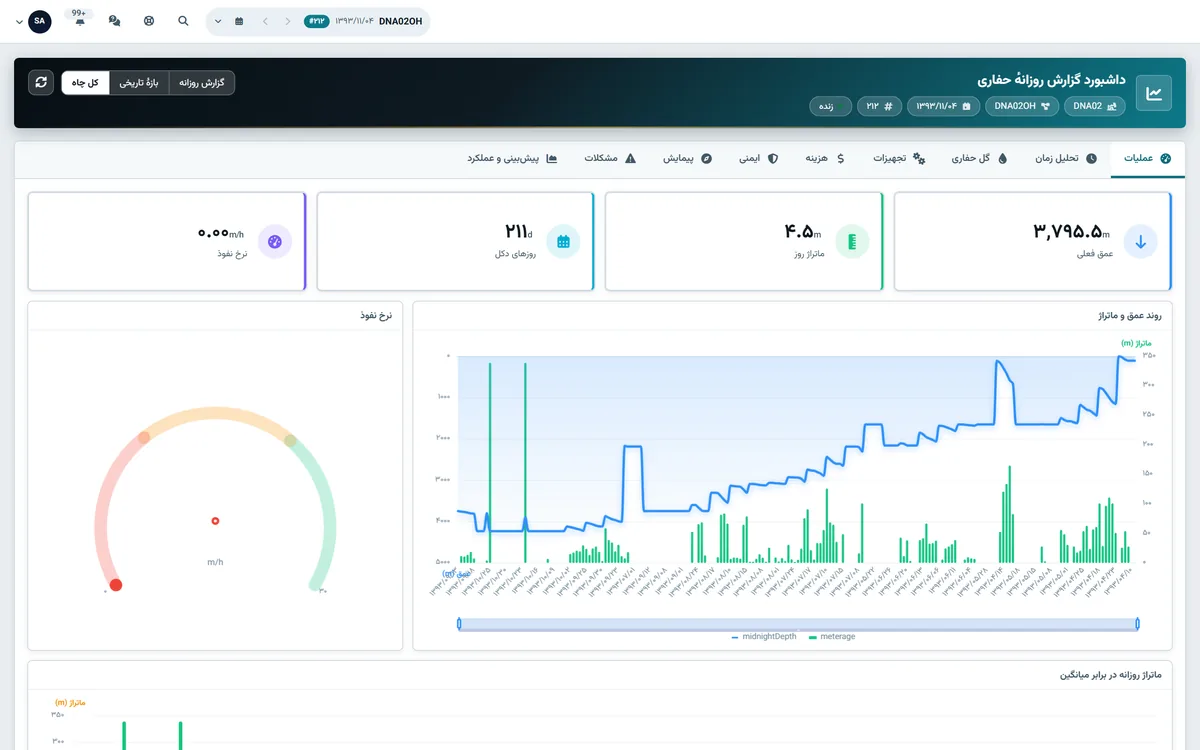

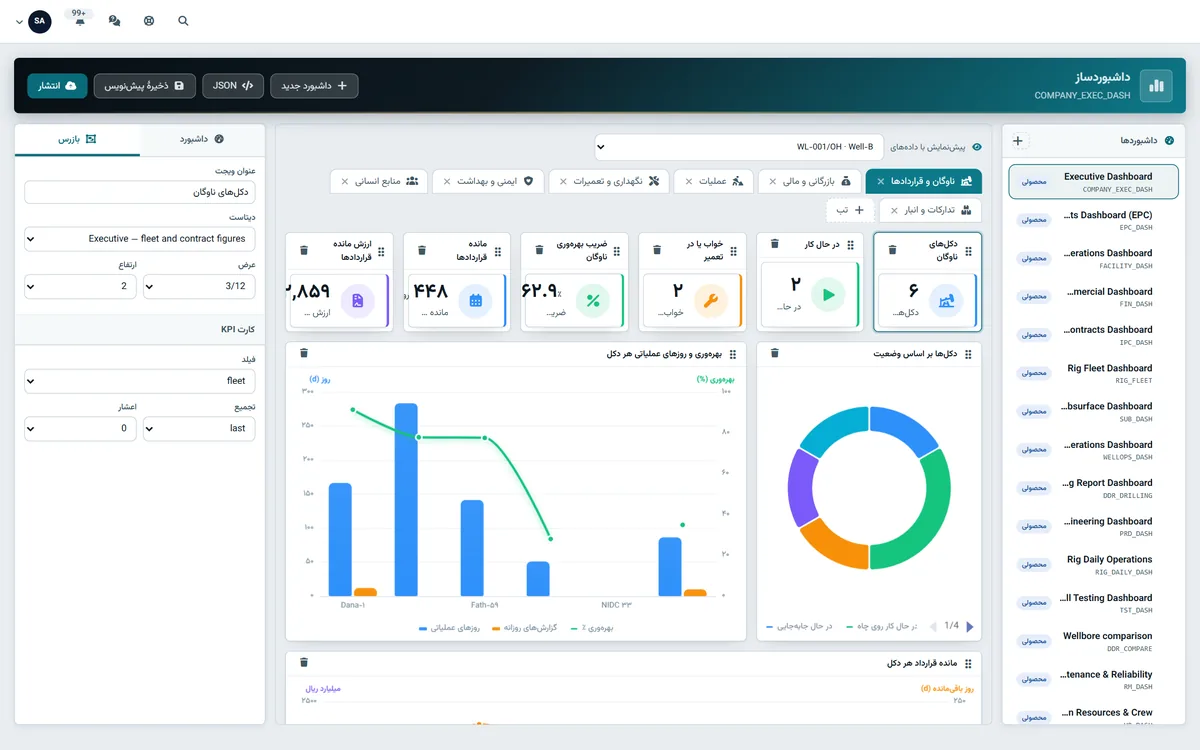

مجموعه‌داده را انتخاب می‌کنید، به نمودار وصل می‌کنید، زبانه‌ها را می‌چینید و منتشر می‌کنید. داشبورد از تعریف ساخته می‌شود، پس برای نمودار تازه نیازی به نسخه جدید نرم‌افزار نیست.

کارت شاخص، خطی، میله‌ای، ترکیبی، دایره‌ای، گانت، گیج، نقشه حرارتی، پراکندگی و پارتو آماده‌اند. با همه ماژول‌ها ۱۹ داشبورد و ۵۰ گزارش آماده اجرا نصب می‌شود و خروجی گزارش‌ها PDF و اکسل است.

سند را بارگذاری می‌کنید یا از فرم خودکار بایگانی می‌شود. فراداده، جست‌وجو، اشتراک، نگهداری و بایگانی در همین بخش است و نسخه‌ها با هم مقایسه می‌شوند.

نگهداری قانونی، شماره‌گذاری، امانت بایگانی فیزیکی، برچسب و مهلت هم بخشی از این سامانه هستند، و داشبوردهای کیفیت و حاکمیت وضعیت کل اسناد را نشان می‌دهند. بهمن می‌تواند با رعایت دسترسی کاربر از همین اسناد جواب بدهد.

سکوی اعتماد داده نشان می‌دهد هر عدد از کجا آمده، مالکش کیست و چقدر قابل اتکاست. کاتالوگ، تبار داده، قواعد کیفیت، واژه‌نامه و سیاست‌ها در یک جا هستند.

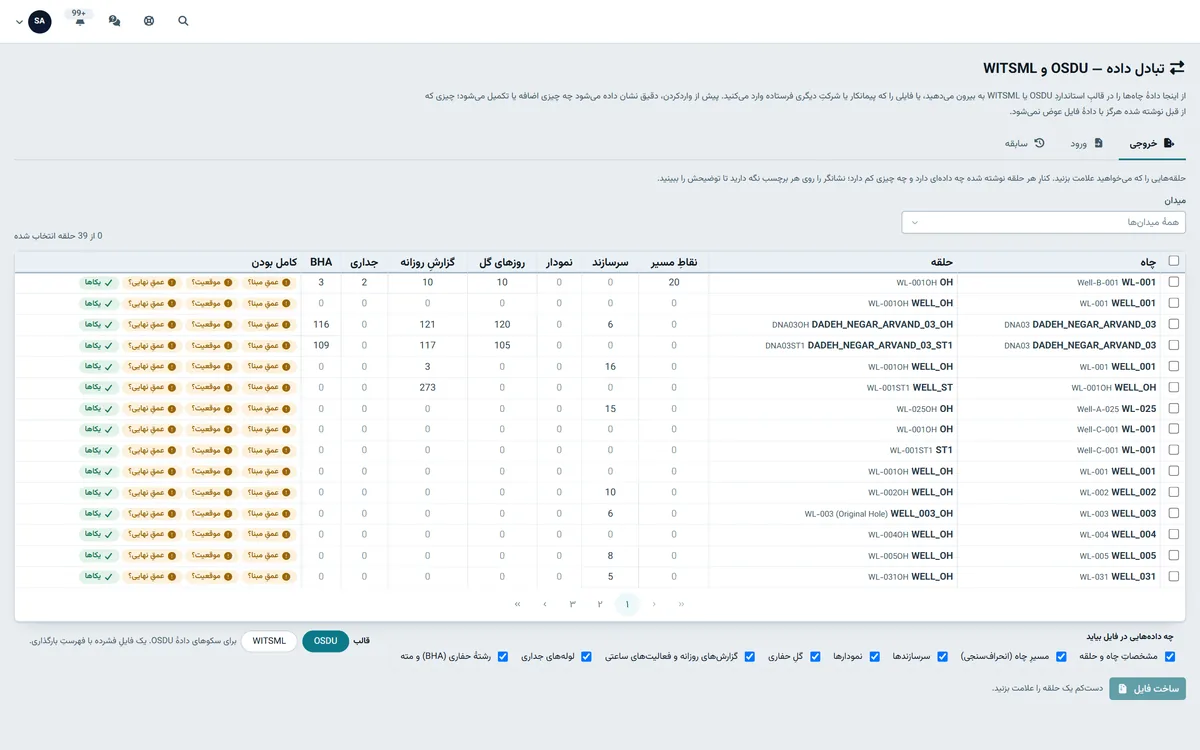

تبادل با بیرون با استانداردهای OSDU و WITSML انجام می‌شود. پیش از ساخت فایل، سامانه می‌گوید کدام بخش کامل است و کدام کم دارد. در OSDU دوازده گروه از ۲۲ گروه داده آماده است و این عدد عمداً پنهان نشده است.
